考点:泵

【考频分析】★★★★★

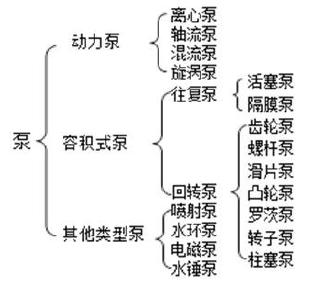

1.按照作用原理,泵可分为动力式泵类、容积式泵类及其他类型泵。

造价工程师安装计量高频考点

2.离心泵的种类、特点及用途

(1)单级离心水泵。适用于输送80-100℃以下的清水及无腐蚀的液体,是一种最常见的离心水泵。

单级双吸离心泵主要用于城市给水、电站、水利工程及农田排灌。单级双吸离心水泵的最大特点是流量大,由于叶轮形状对称,不需要设置轴向力平衡装置。

(2)多级离心水泵。

①分段式多级离心水泵。这种泵相当于将几个叶轮装在一根轴上串联工作。

②中开式多级离心泵。主要用于流量较大、扬程较高的城市给水、矿山排水和输油管线。此泵相当于将几个单级蜗壳式泵装在同一根轴上串联工作,所以又叫蜗壳式多级离心泵。

(3)自吸离心泵。自吸离心泵除第一次启动前在泵内灌入外,再次启动不用再灌注就能正常抽送液体。自吸离心泵适用于启动频繁的场合,如消防、卸油槽车、酸碱槽车及农田排灌等。

(4)离心式井泵。

①深井泵。用于深井中抽水。多属于立式单吸分段式多级离心泵。

②浅井泵。用在浅井中抽水。浅井泵的主要工作部分只装一个工作叶轮,因此扬程较低。

(5)潜水泵。潜水泵的最大特点是将电动机和泵制成一体,它是浸入水中进行抽吸和输送水的一种泵,对电动机的结构要求比一般电动机特殊,其电动机的结构形式分为干式、半干式、充油式、湿式四种。

①深井潜水泵。泵的工作部分为立式单吸多级导流式离心泵,与电动机直接连接。可根据扬程要求选用不同级数的泵。和一般深井泵比较,潜水泵在井下水中工作,无需很长的传动轴。

②作业面潜水泵。主要用于农业排灌、工矿企业、建筑工地的浅井给排水和污水处理 等。作业面潜水泵通常是可移动式,其结构形式多为立式单级潜水泵,叶轮有离心式,也有轴流式或混流式的。

(6)离心式锅炉给水泵、冷凝水泵及热循环泵。

①离心式锅炉给水泵。离锅炉给水专业用泵,也可输送一般清水。其结构形式为分段式多级离心泵。锅炉给水泵对于扬程要求不大,但流量要随锅炉负荷而变化。

②离心式冷凝水泵。是专供输送水蒸气冷却后的冷凝水用泵,是电厂的专用泵,多用于输送冷凝器内聚集的凝结水。由于冷凝器内部真空度较高,因此要求有较高的气蚀性能。

③热循环水泵。主要用于化工、橡胶、电站和冶金等行业,输送100~250℃的高压热水,但泵的扬程一般不高。热循环水泵的结构形式均为单级离心泵。其零件的材质要求比一般离心泵高,泵壳较厚,轴封装置均采用浮动环密封。轴承和轴封装置外部设有冷却室,通冷水进行冷却。

(7)离心式油泵。按结构形式和使用场合可分为普通离心油泵、筒式离心油泵和离心式管道油泵等。

①普通离心油泵。

②筒式离心油泵。主要用于炼油厂管线冷热油的输送和油井增压等场合,特别适用于小流量、高扬程的需要。筒式离心泵是典型的高温高压离心泵。

③离心式管道油泵。其结构是由泵体、泵座为一体,没有轴承箱,靠刚性联轴器将泵轴和电动机连接起来,吸入口与排出口在同一水平线上,直接与管线连接安装。

(8)离心式杂质泵。杂质泵要求过流部件具有相应的耐磨性能,常选用耐磨材料以适应各种杂质泵的用途需要,如灰口铸铁、髙硅铸铁、镍铬铸铁、铸钢、铬铸钢、锰铬钼铸钢、钛及钛合金、天然橡胶及合成橡胶等。耐磨材料做成过流部件或做成护套、衬板镶嵌于过流部位。为防止泵内被堵塞,叶轮均采用开式,若采用闭式叶轮,应增加叶轮宽度或减少叶片数。

(9)离心式耐腐蚀泵。用于输送酸、碱、盐类等含有腐蚀性的液体。泵的过流部件必须采用耐腐蚀材料制作。离心式耐腐蚀泵均为单级单吸悬臂式结构。

(10)屏蔽泵。又称为无填料泵,它是将叶轮与电动机的转子直联成一体,浸没在被输送液体中工作的泵。屏蔽泵既是离心式泵的一种,但又不同于一般离心式泵。其主要区别是:为了防止输送的液体与电气部分接触,用特制的屏蔽套(非磁性金属薄壁圆筒)将电动机转子和定子与输送液体隔离开来,以满足输送液体绝对不泄漏的需要。

由于屏蔽泵可以保证绝对不泄漏,因此特别适用于输送腐蚀性、易燃易爆、剧毒、有放射性及极为贵重的液体;也适用于输送高压、高温、低温及高熔点的液体。

3.轴流泵、混流泵和旋涡泵的种类、特点和用途

(1)轴流泵。是叶片式泵的一种,它输送的液体沿泵轴方向流动。主要用于农业大面积灌溉排涝、城市排水、输送需要冷却水量很大的热电站循环水以及船坞升降水位。轴流泵适用于低扬程大流量送水。

(2)混流泵。 混流泵是介于离心泵和轴流泵之间的一种泵。混流泵的比转数高于离心泵、低于轴流泵,一般在300~500之间;流量比轴流泵小、比离心泵大;扬程比轴流泵高、比离心泵低。有蜗壳式和导叶式两种。

(3)旋涡泵。又称涡流泵或再生泵,它是靠叶轮旋转时使液体产生旋涡作用而吸入和排出液体的。旋涡泵是一种小流量、高扬程的泵。

4.容积式泵的种类与特点

(1)往复泵。往复泵与离心泵相比,有扬程无限高、流量与排出压力无关、具有自吸能力的特点,但缺点是流量不均匀。

(2)回转泵。是容积泵的一种,又称转子泵。回转泵多用于油类液体和液压传动系统中, 又称为油泵和液压泵。回转泵的特点是无吸入阀和排出阀、结构简单紧凑、占地面积小。

①齿轮泵。一般适用于输送具有润滑性能的液体,主要是作为各种机械的速度中等、 作用力不大的简单液压系统和润滑油路系统的辅助油泵。

②螺杆泵。主要特点是液体沿轴向移动,流量连续均匀,脉动小,流量随压力变化也很小,运转时无振动和噪声,泵的转数可高达18000r/min,能够输送黏度变化范围大的液体。因此被广泛应用于化工、石油化工、矿山、造船、机床、食品等行业及输送油类、汽水、牛奶等,也广泛应用在各种机械的液压传动系统和液压调节系统。
